 DUCT
제작공정에서 LEAK를 최대한 줄이고 품질의 향상을 위하여,
T.D.F(TRANSVERSE DUCT
SNAP FLANGE)공법을 사용하여 DUCT를 제작한다.
(SMACNA, HVAC, DUCT 신공법
FIG.)
|
 직관 DUCT의 제작공정 |
|
|
폭 5 FT(1524MM)
함석 COIL을 DUCT 제작용 기계드럼에 장착 |
|
함석을 레베링하며 비딩보강
성형 |
|
DUCT SIZE에 의한
낫칭 및 절단 |
|
자동 콘베어에 의한 SEAM
기계로 이동 |
|
자동 SEAM 성형기에 실리콘
주입 |
|
실리콘 자동 주입기로 SEAM에
실리콘 주입 |
|
콘베어에 의하여 T.D.F
성형기로 이동 및 방향전환 |
|
T.D.F FLANGE 성형기에
의한 성형 |
|
절곡기에 의하여 코너부분
절곡 |
|
자동 SEAM 조립기에 의한
조립 |
|
자동코너 삽입기로 코너 삽입
|
|
검수 및 직관 DUCT 제작완료
|
|
|
|
현장설치 공정 |
|
|
현장운반 및 코너부분에 실리콘
취부 |
|
보강바 및 타이로드 보강 |
|
GASKET 부착 |
|
볼트로 후렌지조인트 |
|
C크리트바 채움 |
|
행거 및 설치 완료 |
|
| |
DUCT의
이음 방법
|
직관덕트의 모퉁이 이음방법은 피츠버그록시임(PITTSBURGH
LOCK SEAM)하되, 이음매 제작시에 공기
누설을 최대한 방지하기
위하여 기계적으로 실링 콤파운드(SEALING COMPOND)을 주입 또는 제작후 내
부 모서리
부분을 실링한다.
부속 덕트(엘보,분기덕트,레듀셔 등)의
모퉁이 이음방법은 피츠버그록 이음(PITTSBURGH LOCK SEAM)
으로
하되, 부속 덕트의 재단은 프라즈마 커팅머신으로 정교하게 재단한다. |
덕트와
후렌지의 제작 및 접속
|
덕트 제작시 덕트와 후렌지의
접속은 F.D.F 성형기를 이용하여 롤로방식으로 성형제작한다. |
DUCT SIZE | FLANGE 규격 | FLANGE 간격 | C-CIEAT BAR 간격 | 볼트넛트 직경 |
450 이하 | 32×32×0.5 T | 1300 | 200 | 3/8 | 451-750 | 32×32×0.6 T | 1300 | 200 | 3/8 | 751-1500 | 32×32×0.8 T | 1300 | 200 | 3/8 | 1501-2250 | 32×32×1.0
T | 1300 | 200
| 3/8 | 2251이상 | 32×32×1.2
T | 1300 | 200
| 3/8 | |
덕트의
보강
|

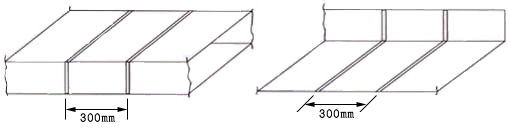

비드(BEAD) 보강 : 덕트표면에
비드를 300㎜ 간격으로 기계적으로 가공하여 내부 압력에 의한 덕트
변화를
국소화 시킨다.
덕트 장변 750㎜ 이상은 콤팩트바
보강을 715㎜ 간격으로 보강바를 부착한다. |
◎ 방법1 : 덕트의 몸체에
300㎜ Ω간격으로 보강형을 비딩시킨다.(1000㎜ 이상)
|
|
◎ 방법2 : 덕트의 보강바를 고정시켜 보강한다.
|
|
DUCT 장변 | 철판
두께
표준 | 보 강 |
㎜ | EAD 보강 표준간격 | 콤팩트바 보강 |
보강간격 | PISS 최대고정간격 |
0~450 이하 | 0.5 | 300 | - | - | 451~750 이하 | 0.6 | 300 | - | - | 751~1500
이하 | 0.8 | 300 | 715 | 150 |
1501~2250 이하 | 1.0 | 300 | 715 | 150 |
2251 이상 | 1.2 | 300 | 715 | 150 |
|
FLANGE의
강도를 보완하기 위하여 장변 3,000㎜ 이상은40×40×4T 앵글로 보강하고, 장변 2,000㎜ 이상일 경우 1,000㎜ 간격으로 9㎜ 타이로드로
보강하다. |
덕트와 덕트의 접속
덕트후렌지와 후렌지 사이에는 E.V.A GASKET을 사용하여 AIR
LEAK 방지하고 후렌지 상부에는 C 크리트바
(CREAT BAR)로 끼워 넣어서 기밀성을 확대시키며,
덕 트모퉁이 부분은 코너 플레이트 (CORNER PLATE)를
볼트로 조여서 접속한다.
|
덕트
곡관부와 구조
덕트 곡관부와 내측반경은 원칙적으로 폭의 1/2로 한다.
|
덕트의 확대, 축소 확대,축소의 각도는 15도~45도로 하며 최대60도 까지 가능하다.
|
볼트, 너트
KSB1002(육각볼트) 및 KSB1012(육각너트)를 사용하며,
코너 플레이트(CORNER PLATE) 접속은 둥근머리
근각볼트(BS)로 한다.
|
공조 덕트의 성능 검사
공조(공기) 덕트 시설의 성능 검사를 다음과 같은 사항의
누설 한계 이내이야 야 한다.
|
공기 덕트 시스템에 대한 누설 한계
* 공기 건설 협회 규격(DW/143-1983) (공기 덕트 시스템에 대한 누설한계)
* 저압덕트(A급) : 가동 풍량의 6% 이내
*
중압덕트(B급) : 가동 풍량의 3% 이내
* 고압덕트(C급) : 가동 풍량의 2%~0.5%
이내
|
덕트 압력의 등급을 아래와 같이 구분하다.
* A급 500Pa(50mmAq) 까지의 압력(저압)
*
B급 1000Pa(100mmAq) 까지의 압력(중압)
* C급 2000Pa(200mmAq)
까지의 압력(고압)
* D급 2500Pa(250mmAq) 까지의 압력(고압)
|
